识别焊锡印刷补偿贴片位置的功能

什么是”识别焊锡印刷补偿贴片位置的功能”

适用于下述生产焊炉后的质量改善

• 适用极小元件的贴装

• 两面基板的贴装

• 柔性／陶瓷基板的贴装

• 使用夹具基板的贴装

• 使用大气焊炉

•


特点

• 识别焊锡贴装补偿功能

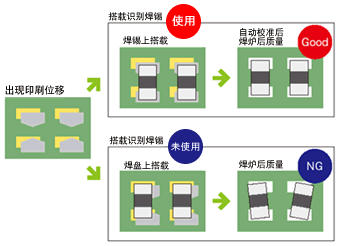

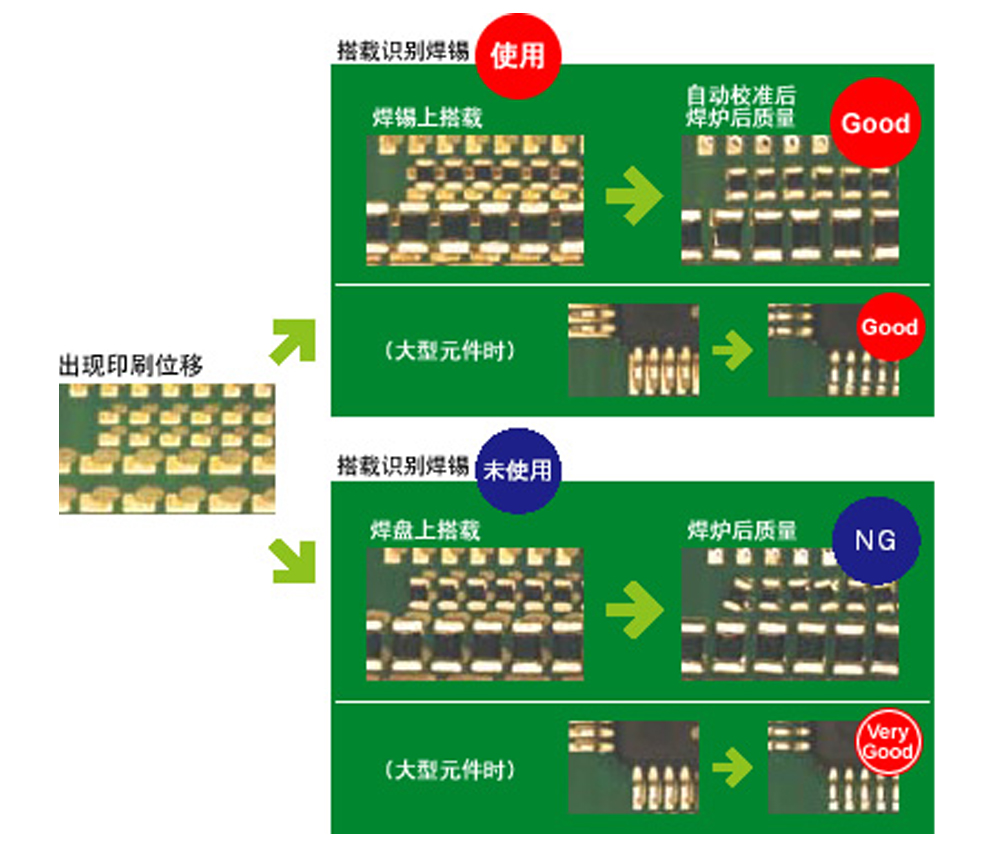

  此功能是通过使用贴片机内的照相机来识别印刷基板上的焊锡印刷位置，以焊锡中心位置为基准来补偿元件贴片位置的功能。通过以焊锡印刷位置数点为标准，对元件进行统一补偿，来缩短识别时间。贴装点可以选择用识别基板标识补偿／识别焊锡补偿两种方式来进行贴片补偿。

• 贴片机完结型低成本解决方案

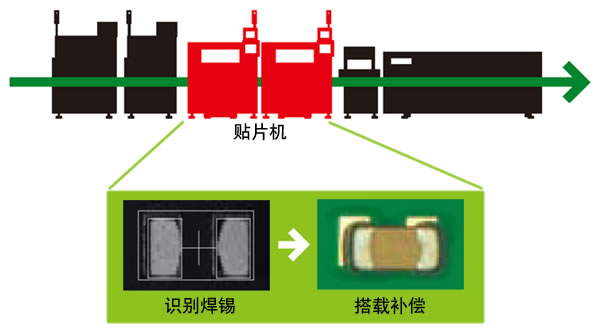

  因贴装贴片机识别印刷位移来补偿贴片，故可不变动原使用中的生产线结构及外部装置直接引进，提供了低成本解决方案。



贴片机完结型低成本解决方案

• 多面电路的情况下，通过识别基板整体相隔对角线上的焊锡，可以统一补偿整个电路，从而可能大幅缩短焊锡识别时间。



贴片机完结型低成本解决方案

• 可以蓄积印刷位移量的统计记录，以便有效地改善质量。
